Votre maison au bon climat à Nice.

01 Climatisation gainable

1. Une seule unité pour toute la maisonL’unité gainable se cache dans le faux plafond du couloir, près de l’entrée : aucun appareil dans les pièces.
2. Une grille par pièceDes gaines portent l’air traité jusqu’au séjour, aux chambres, à la suite et au bureau : il arrive par des grilles discrètes, en haut des murs.
3. La reprise et le groupe dehorsL’air revient à l’unité par la grille de reprise du couloir ; deux liaisons frigorifiques la relient à son groupe, contre la façade est.

Un gainable se prévoit avant les travaux : une visite sur place vérifie la hauteur disponible et le passage des gaines.

02 Quatre splits

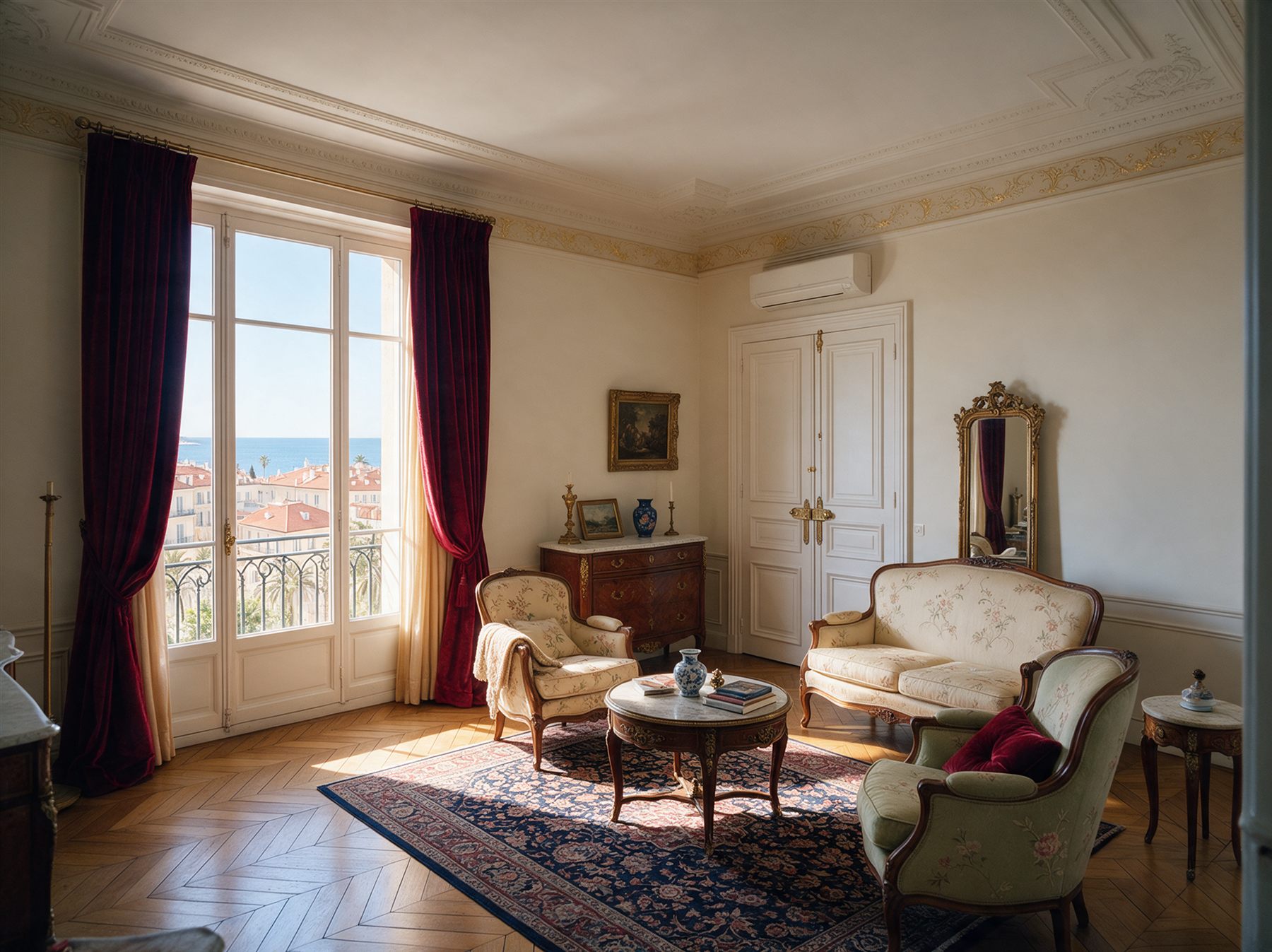

1. L’autre solution : un split par pièceSans faux plafond, chaque pièce reçoit son split, en haut du mur : les deux chambres, la suite et le bureau ont chacun leur réglage.
2. Un seul groupe dehorsLes quatre unités sont reliées au même groupe extérieur : leurs liaisons suivent le plafond du couloir, puis descendent le long de la façade.
3. L’hiver, le même circuit chauffeLe cycle s’inverse : le groupe puise la chaleur de l’air extérieur, les liaisons l’amènent aux unités, qui soufflent de l’air chaud.

03 Pompe à chaleur

1. La chaleur puisée dans l’airMême par temps froid, l’air extérieur contient de la chaleur : la pompe à chaleur la capte et rejette un air refroidi.
2. L’eau chauffée entre dans la maisonElle transmet cette chaleur à l’eau du circuit, qui rejoint le module hydraulique du local technique.
3. Le chauffage et l’eau chaudeLe module envoie l’eau chaude vers les collecteurs du plancher chauffant et réchauffe le ballon d’eau chaude sanitaire.

04 Plancher chauffant

1. Des tubes sous le sol de chaque pièceDans toutes les pièces, des tubes posés en spirale parcourent le sol : l’eau chaude y circule à basse température.
2. Deux collecteurs répartissent l’eauUn par aile, dans le local technique et dans le couloir : chaque boucle part de son collecteur et y revient ; une vanne par boucle permet de régler chaque pièce.
3. Une chaleur douce et homogèneLes tubes sont pris dans la chape, posée sur un isolant : tout le sol diffuse une chaleur douce, sans radiateur ni souffle d’air.

05 Plomberie

1. L’eau arrive du réseauDepuis la conduite de la rue, l’eau passe par le compteur, au portail, puis rejoint la nourrice du local technique.
2. Eau froide et eau chaudeLa nourrice distribue l’eau froide à chaque pièce d’eau ; le ballon fournit l’eau chaude de la cuisine et des salles de bains.
3. Les évacuationsSous la dalle, les eaux usées rejoignent le regard de visite, puis le tout-à-l’égout de la rue.

06 Tout en un

1. Chaque machine à la bonne taillePour cette villa d’environ 260 m², bien isolée : une pompe à chaleur air / eau de 11 kW pour le chauffage et l’eau chaude, un gainable de 10 kW pour le frais, un ballon de 300 litres.
2. L’hiver, le sol chauffe toute la maisonLa pompe à chaleur alimente deux collecteurs, un par aile : chaque pièce a sa boucle de plancher chauffant et sa vanne.
3. L’été, le gainable rafraîchitLe plancher s’arrête, le gainable prend le relais : chaque pièce a son registre motorisé et son thermostat, on ne rafraîchit que les pièces occupées.
4. L’eau chaude toute l’annéeLa pompe à chaleur réchauffe le ballon ; la nourrice distribue l’eau froide et l’eau chaude à chaque pièce d’eau.
5. La mise en place, puis l’habillageLes deux groupes sont posés sur des plots antivibratiles, contre la façade est, loin des chambres ; un habillage à lames les cache, laisse passer l’air et s’ouvre pour l’entretien.

Exemple pour cette villa : chez vous, la puissance se calcule pièce par pièce, lors de la visite technique.
