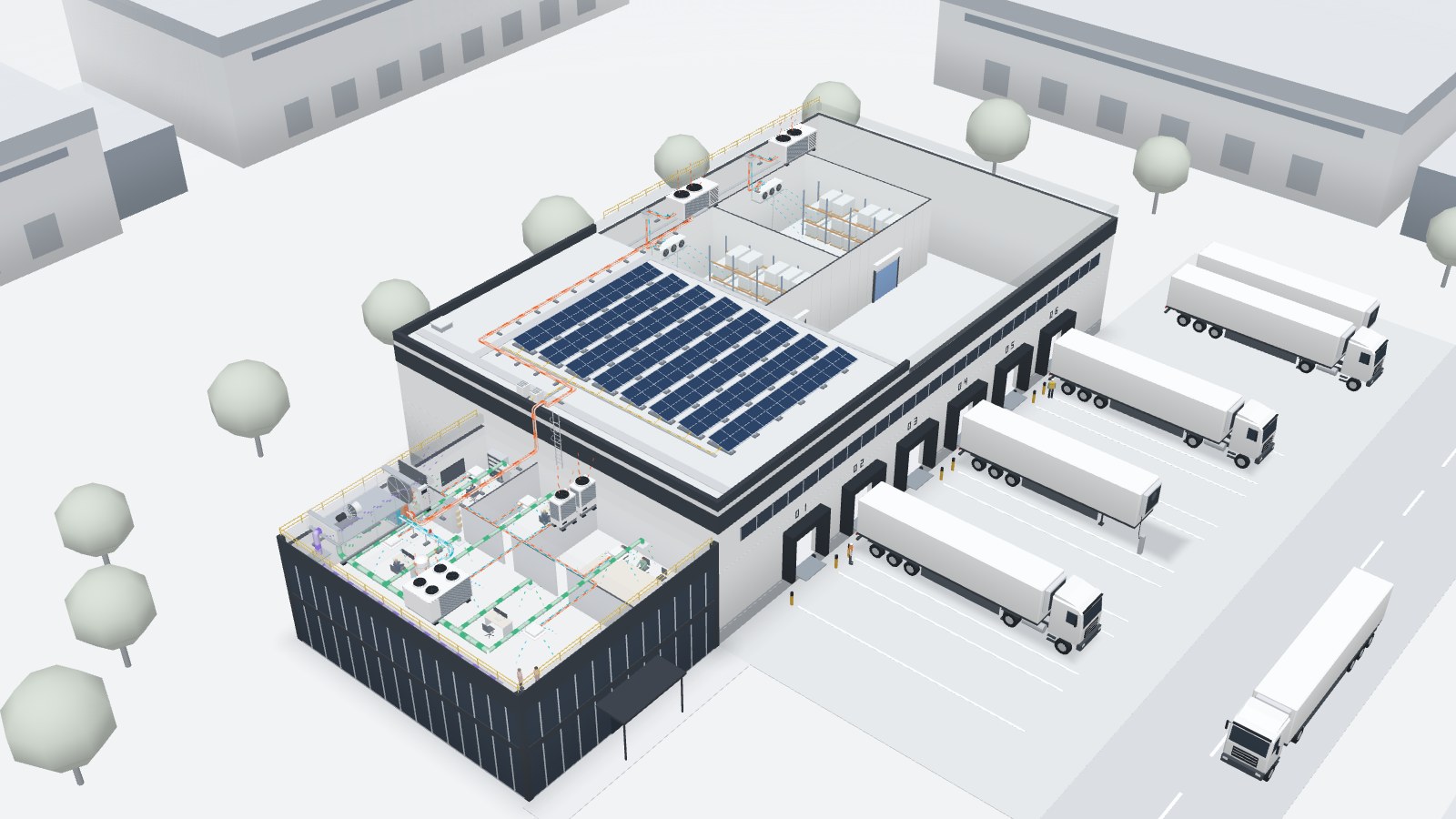

Illustration : schéma d’un site logistique avec bureaux : quais et camions, chambres froides et leurs groupes, panneaux solaires, bureaux équipés en VRV et en air neuf, centrale double flux et pompe à chaleur sur le toit, local maintenance

Le génie climatiquede vos bâtiments.

Nous assurons étude, installation, maintenance et dépannage pour les entreprises, collectivités et établissements de toute taille.

ou choisissez un thème

Le site, thème par thème

01 Quai et logistique

  1. Les camions à quaiChaque remorque se met à quai : le sas d’étanchéité ferme le tour de la remorque et le niveleur rattrape la hauteur.
  2. Le froid ne s’échappe pasUn rideau d’air au-dessus de chaque porte limite les échanges avec l’extérieur ; les transpalettes rejoignent les chambres froides sans rompre la chaîne du froid.
  3. La remorque reste branchéeUne remorque dételée se branche à sa borne : son groupe frigorifique tourne sur le réseau électrique plutôt qu’au gazole.

02 Chambres froides

  1. Deux températuresLa chambre positive tient de +2 à +4 °C pour le frais, la chambre négative −20 °C pour le surgelé, entre des panneaux isolants.
  2. Les évaporateursAu plafond, l’évaporateur absorbe la chaleur de la chambre et ses ventilateurs brassent l’air froid jusqu’aux palettes.
  3. Les portes rapidesElles s’ouvrent au passage du cariste et se referment aussitôt : la chambre perd le moins de froid possible.

03 Groupes de froid

  1. Un groupe par chambreSur le toit, chaque groupe de condensation comprime le fluide et rejette dehors la chaleur extraite de sa chambre.
  2. Les liaisons frigorifiquesLe liquide descend vers l’évaporateur, le gaz remonte au groupe : des tubes en cuivre posés sur supports, par des traversées de toiture étanches.
  3. La chaleur récupéréeUn échangeur capte une partie de la chaleur rejetée et l’envoie à la centrale d’air : elle préchauffe l’air neuf des bureaux.

04 Énergie solaire

  1. Des panneaux plein sudLes rangées de panneaux sont posées sur des supports lestés, sans percer l’étanchéité, avec des cheminements pour l’entretien.
  2. Les onduleursIls transforment le courant continu des panneaux en courant alternatif, que le tableau général distribue sur le site.
  3. Consommé sur placeLe froid tourne surtout en journée : l’électricité produite sur le toit sert d’abord aux groupes, le premier poste de consommation.

05 Bureaux et VRV

  1. Une cassette par bureauChaque bureau et l’open space ont leurs cassettes, avec leur propre commande et leur propre consigne.
  2. Un seul réseau VRVDeux tubes, liquide et gaz, relient toutes les cassettes aux groupes VRV du toit ; des dérivations répartissent le fluide.
  3. L’air neuf en plusLes gaines du faux plafond soufflent l’air neuf de la centrale par les bouches et reprennent l’air vicié par les grilles.

06 Centrale d’air

  1. L’air neuf entre, filtréLa centrale double flux aspire l’air extérieur par sa prise d’air, puis le filtre avant tout traitement.
  2. La roue de récupérationEn tournant entre l’air extrait et l’air neuf, la roue transfère la chaleur de l’un à l’autre : l’énergie de l’air vicié n’est pas perdue.
  3. Batteries et ventilateursLes batteries chaude et froide portent l’air à la bonne température, les ventilateurs le soufflent dans les bureaux.

07 Pompe à chaleur

  1. L’air cède sa chaleurLes ventilateurs font passer l’air extérieur à travers les batteries à ailettes : le fluide frigorigène s’y évapore en captant sa chaleur, même par temps froid.
  2. Le gaz comprimé chauffe l’eauLe compresseur élève la pression et la température du gaz ; dans l’échangeur à plaques, il cède sa chaleur à l’eau de la boucle.
  3. Le cycle recommenceLe détendeur fait chuter la pression : le fluide refroidi repart vers les batteries. L’eau chaude rejoint le ballon tampon, puis la centrale. En été, le cycle s’inverse.

08 GTB et supervision

  1. Tout le site, raccordéSondes, groupes, centrale, VRV et onduleurs remontent leurs mesures et leurs alarmes par le bus de supervision.
  2. L’armoire GTBL’automate lit les sondes, pilote les équipements et déclenche les alarmes, de jour comme de nuit.
  3. Dans le local maintenanceSur l’écran de supervision, le technicien suit le groupe froid en direct : températures, pressions, dégivrages, alarmes et consommations.

Décret BACS : une GTB est obligatoire dans les bâtiments tertiaires dont le chauffage ou la climatisation dépasse 290 kW (échéance du 1er janvier 2025). Au-delà de 70 kW, elle l’est dès la construction pour les bâtiments neufs, et pour les autres au renouvellement du système et au plus tard le 1er janvier 2030. Le propriétaire peut être dispensé avec une étude montrant un retour sur investissement de plus de dix ans. Source : article R175-2 du code de la construction et de l’habitation (décret n° 2025-1343 du 26 décembre 2025).

Siège à Nice · Au quotidien dans les Alpes-Maritimes · Partout en France pour les grands chantiers et l’expertise

Tout le génie climatiquede vos bâtiments.

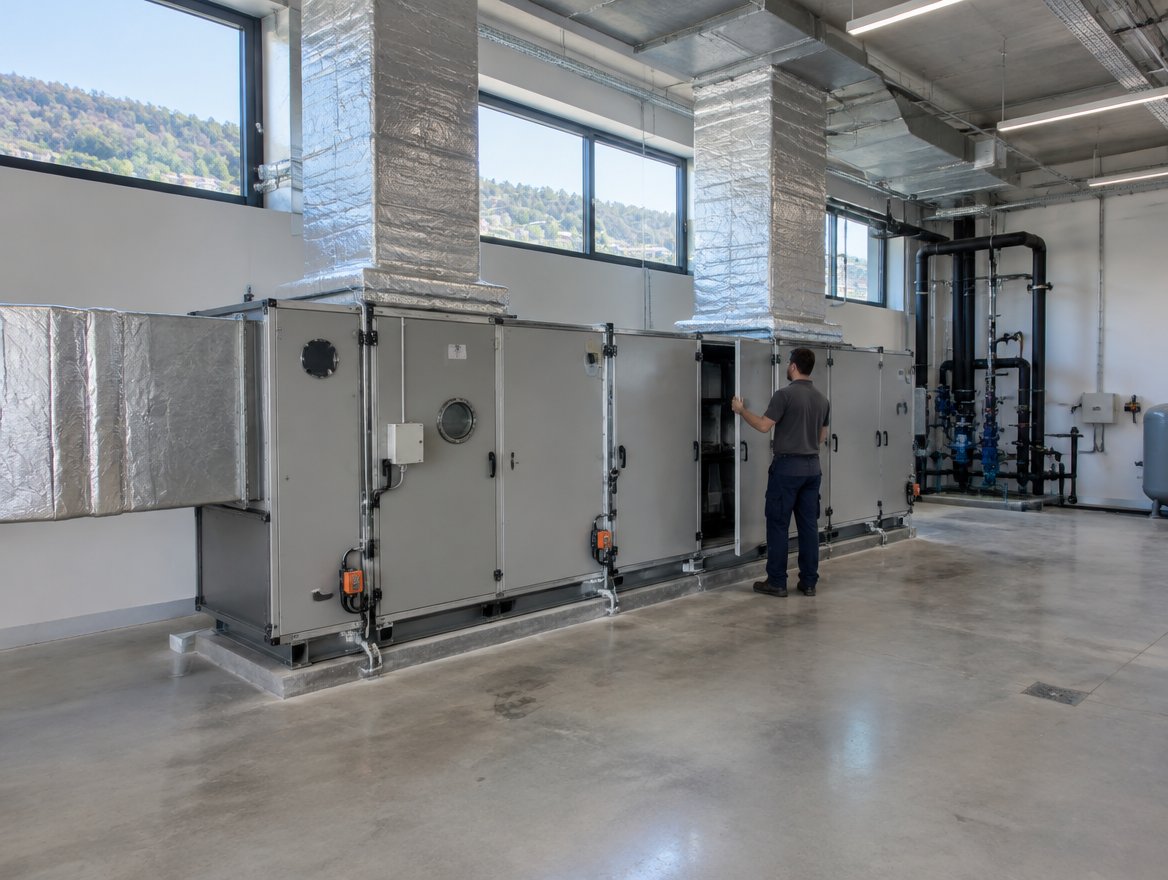

Illustration : centrale de traitement d'air dans le local technique d'un bâtiment de production, collines derrière les fenêtres

CVC

Chauffage, ventilation, climatisation

Le génie climatique de vos bâtiments tertiaires, industriels et publics, pensé comme un ensemble : étude, installation et maintenance.

Parler de votre projet → Voir la visite en 3D

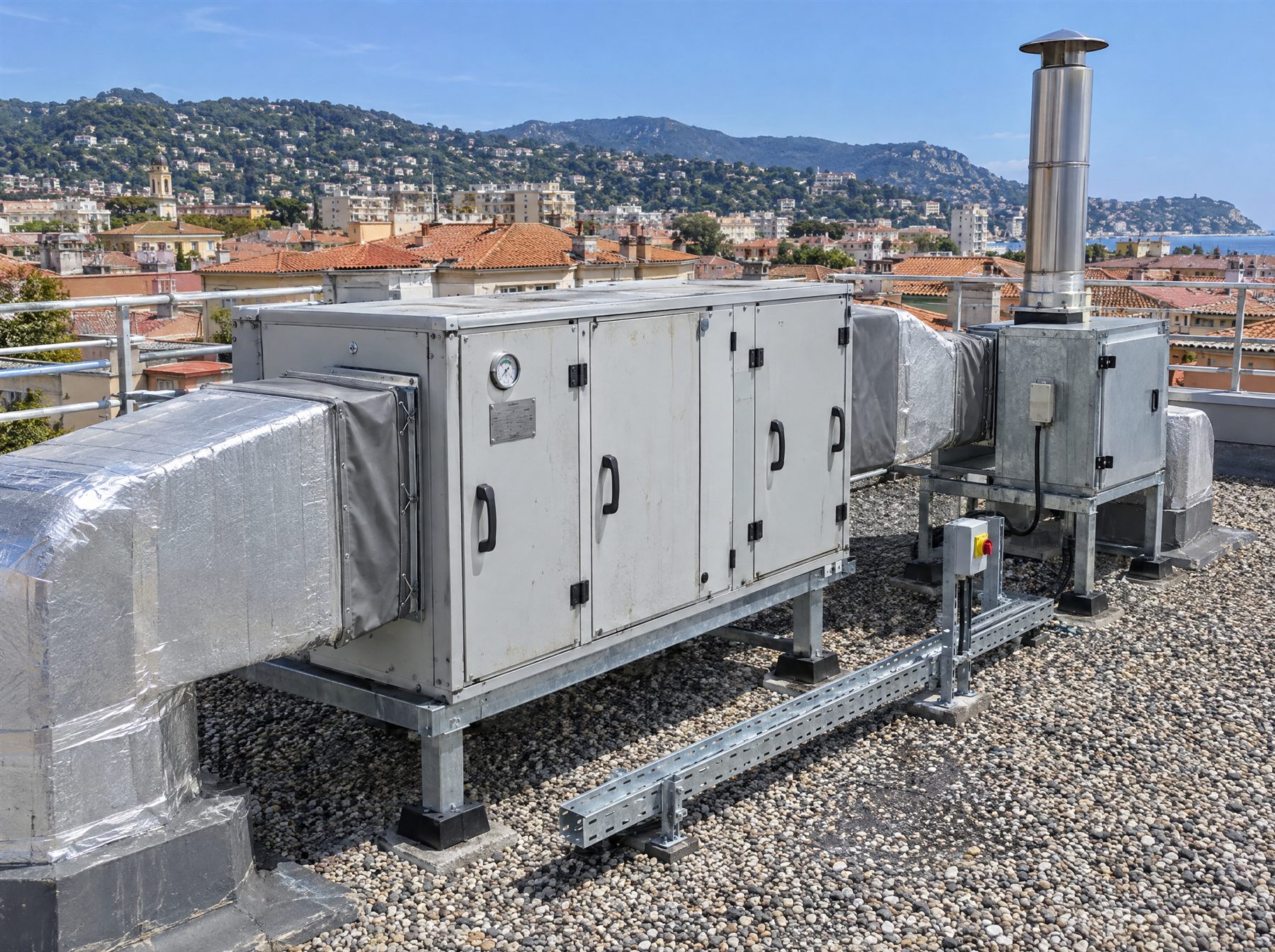

Illustration : centrale de traitement d'air et caisson d'extraction de cuisine sur le toit-terrasse d'un immeuble

Centrales de traitement d’air

CTA

Air neuf, filtration, récupération de chaleur et régulation : installation, remplacement de composants, maintenance et réglage des débits.

Parler de votre projet → Voir en 3D

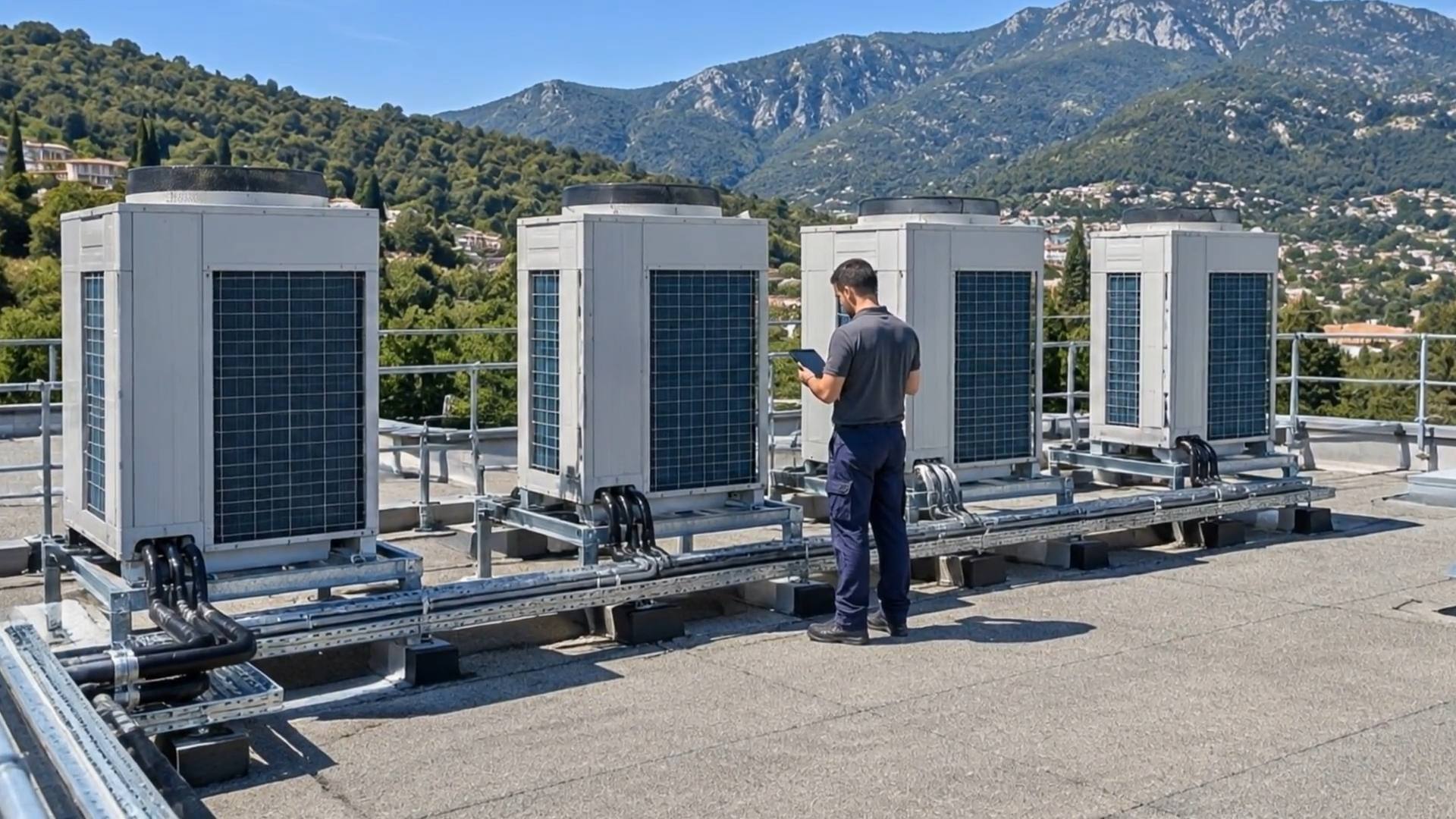

Illustration : groupes VRV sur un toit-terrasse

VRV / VRF

Débit de réfrigérant variable

Bureaux, hôtels, bâtiments publics : conception, pose, mise en service et suivi, avec ou sans récupération d’énergie.

Parler de votre projet → Voir en 3D
Illustration : groupes de froid en toiture d'un grand bâtiment, réseaux d'eau glacée calorifugés et techniciens sur la passerelle

Groupes de froid

Production d’eau glacée

Refroidisseurs, réseaux hydrauliques et pompes : maintenance préventive, dépannage, remplacement et optimisation.

Parler de votre projet → Voir en 3D

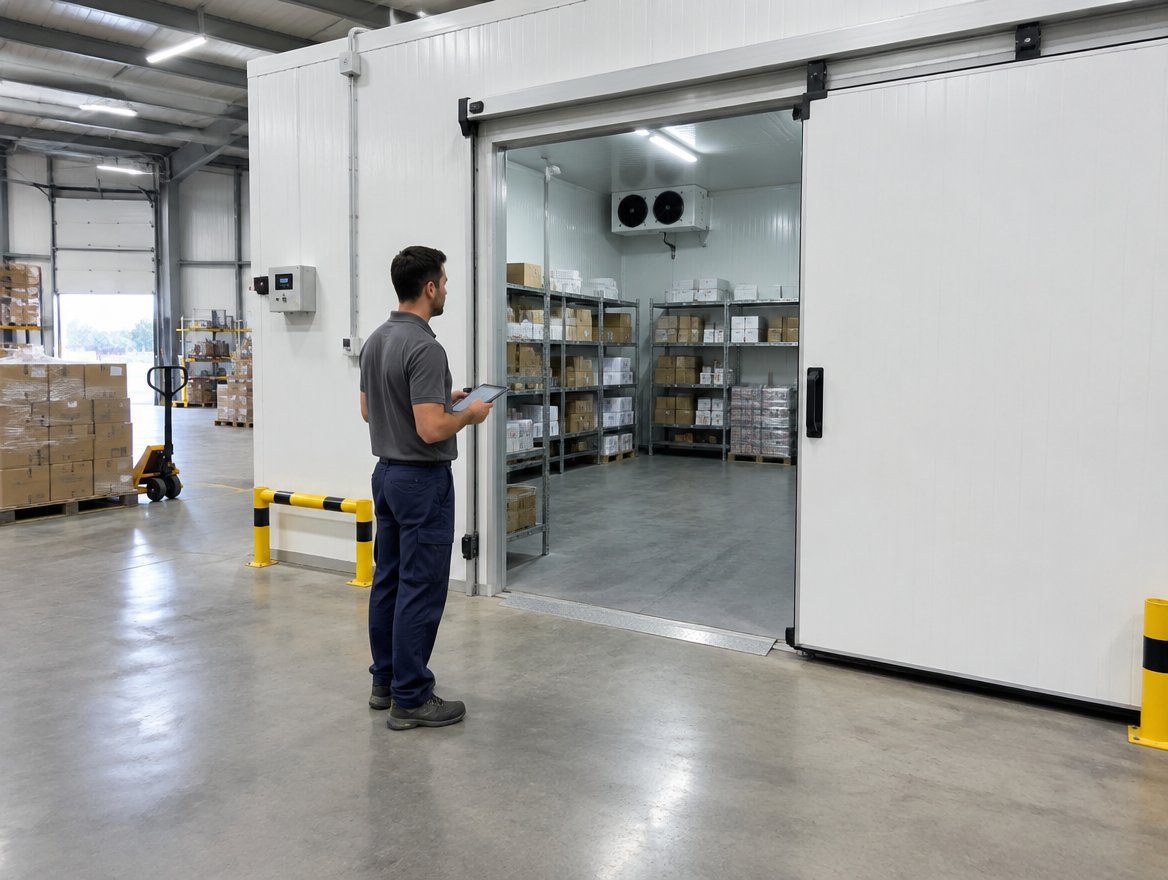

Illustration : chambre froide en panneaux isolants dans un entrepôt logistique, porte coulissante ouverte et technicien devant

Chambres froides

Froid positif et négatif

Installation, entretien et dépannage des chambres froides, avec le suivi des températures et des alarmes.

Parler de votre projet → Voir en 3D
Illustration : vue d'ensemble d'un site logistique à superviser : bureaux, quais, chambres froides et leurs groupes, toiture solaire

GTB

Gestion technique du bâtiment

Supervision, programmation, alarmes et suivi des consommations : vos équipements pilotés, et un accompagnement sur le décret BACS et le décret tertiaire.

Parler de votre projet → Voir en 3D

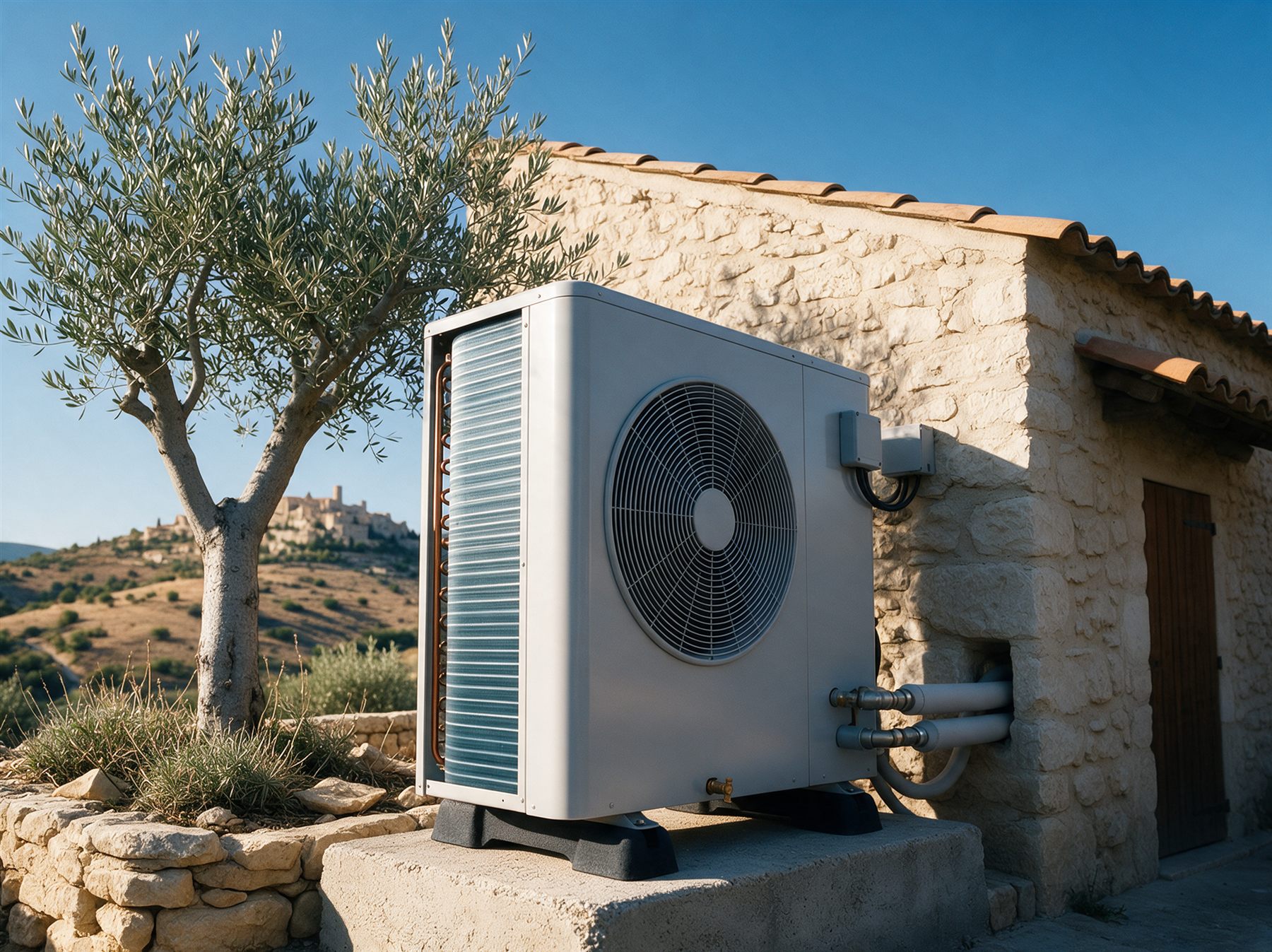

Illustration : pompe à chaleur air/eau contre le mur d'une maison provençale

Chaufferies et PAC

Chauffage et eau chaude collective

Pompes à chaleur de forte puissance, chaufferies, production d’eau chaude collective et réseaux de distribution.

Parler de votre projet → Voir en 3D

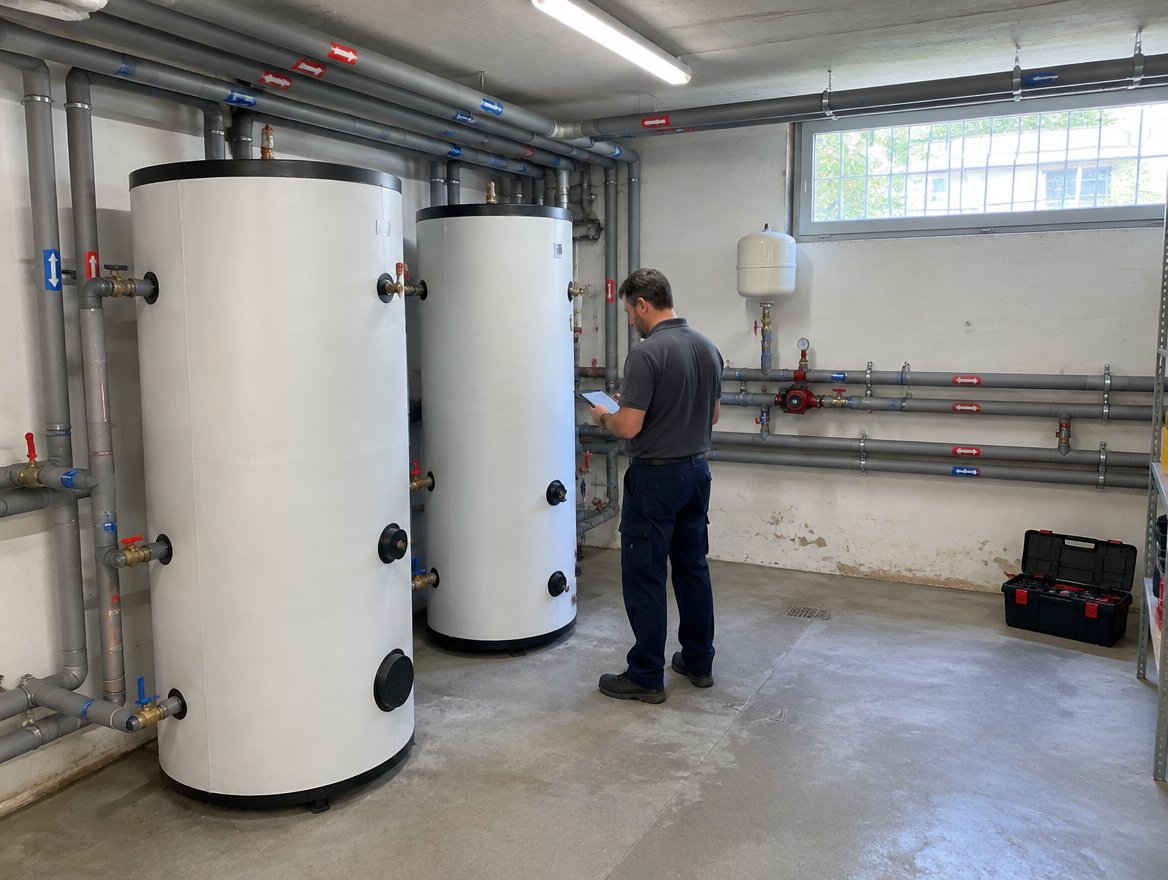

Illustration : technicien établissant un diagnostic dans un local technique, entre ballons et réseaux

Plomberie et réseaux

Réseaux d’eau et sanitaires

Réseaux d’eau, sanitaires collectifs et production d’eau chaude : installation, maintenance et intervention rapide.

Parler de votre projet →

Proches au quotidien,mobiles pour vos grands projets.

Basés à Nice, nous couvrons les Alpes-Maritimes et nous déplaçons partout en France pour les grands chantiers.

Au quotidienAlpes-Maritimes

Contrats de maintenance, dépannage et travaux pour vos sites, depuis notre siège de Nice.

Grands chantiersPartout en France

CVC, CTA, VRV, production de froid, GTB : nous nous déplaçons pour les chantiers d’envergure, pas pour un appareil isolé.

ExpertisePartout en France

Audit et diagnostic d’installations, études, mise en service, optimisation de la GTB et accompagnement réglementaire.

  • Assurance décennale pour les travaux en France métropolitaine et dans les départements d’outre-mer
  • Attestation de capacité fluides, catégorie I, délivrée par SOCOTEC Certification France
  • Qualifications et assurances →
Illustration : deux techniciens échangent sur la route d'une résidence de montagne, devant une camionnette, des chalets de pierre et de bois et des sommets enneigés

Notre siège

Notre bureau à Nice

2 avenue François Mitterrand
06300 Nice

Imagerie NASA / USGS (Landsat) via NASA GIBS · plan © les contributeurs d’OpenStreetMap

Restaurants.

Hôtels.

Bureaux.

Collectivités.

Vos bâtiments climatisés, chauffés, ventilés et pilotés, avec un seul interlocuteur.

Trois formules,ajustées à votre parc.

Contrat d’un an. Prix sur devis, selon votre parc. Devis et visite technique gratuits.

Pour les petits établissements

Essentiel

1 visite par an

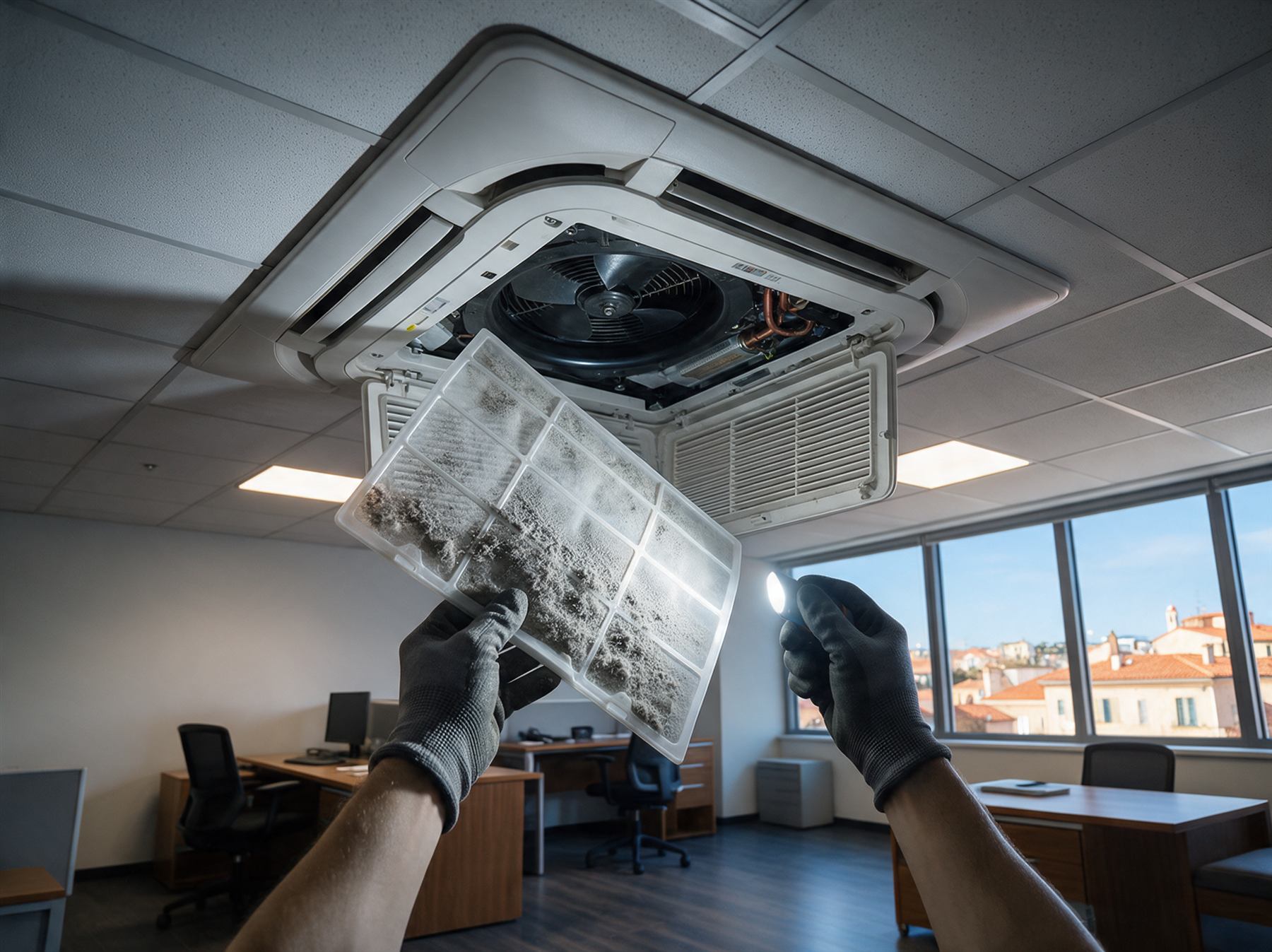

  • Nettoyage des filtres et des unités
  • Contrôle de fonctionnement
  • Rapport de visite
  • Attestation d’entretien à chaque visite
Demander cette formule ↗
Pour les sites ouverts toute l’année

Confort

2 visites par an, avant l’été et avant l’hiver

  • Tout l’Essentiel, plus :
  • Contrôles d’étanchéité réglementaires suivis
  • Nettoyage approfondi des échangeurs
  • Rapport avec recommandations, adressé à la personne que vous désignez
Demander cette formule ↗
Pour les sites sensibles et les parcs

Premium

4 visites par an, une par trimestre

  • Tout le Confort, plus :
  • Interlocuteur dédié
  • Tableau de suivi par équipement
  • Bilan annuel du parc
Demander cette formule ↗

Votre activité, vos contraintes.

Une maintenance pensée pour votre secteur, de l’industrie aux cabinets de santé, et trois formules ajustées à votre parc.

Un état des lieux,puis un suividans la durée.

Demander un état des lieux ↗

État des lieux

L’inventaire de vos équipements, leur état et vos obligations.

Proposition

Une formule, une fréquence et des conditions définies avec vous.

Visites planifiées

Aux moments qui gênent le moins votre activité.

Rapports et suivi

Un compte rendu après chaque passage et un historique par équipement.

Chaque établissement.
Sa solution.

Illustration : groupes extérieurs alignés sur le toit d’un immeuble
Copropriété

Toiture réorganisée

Dossier pour l’assemblée générale
Voir le projet →

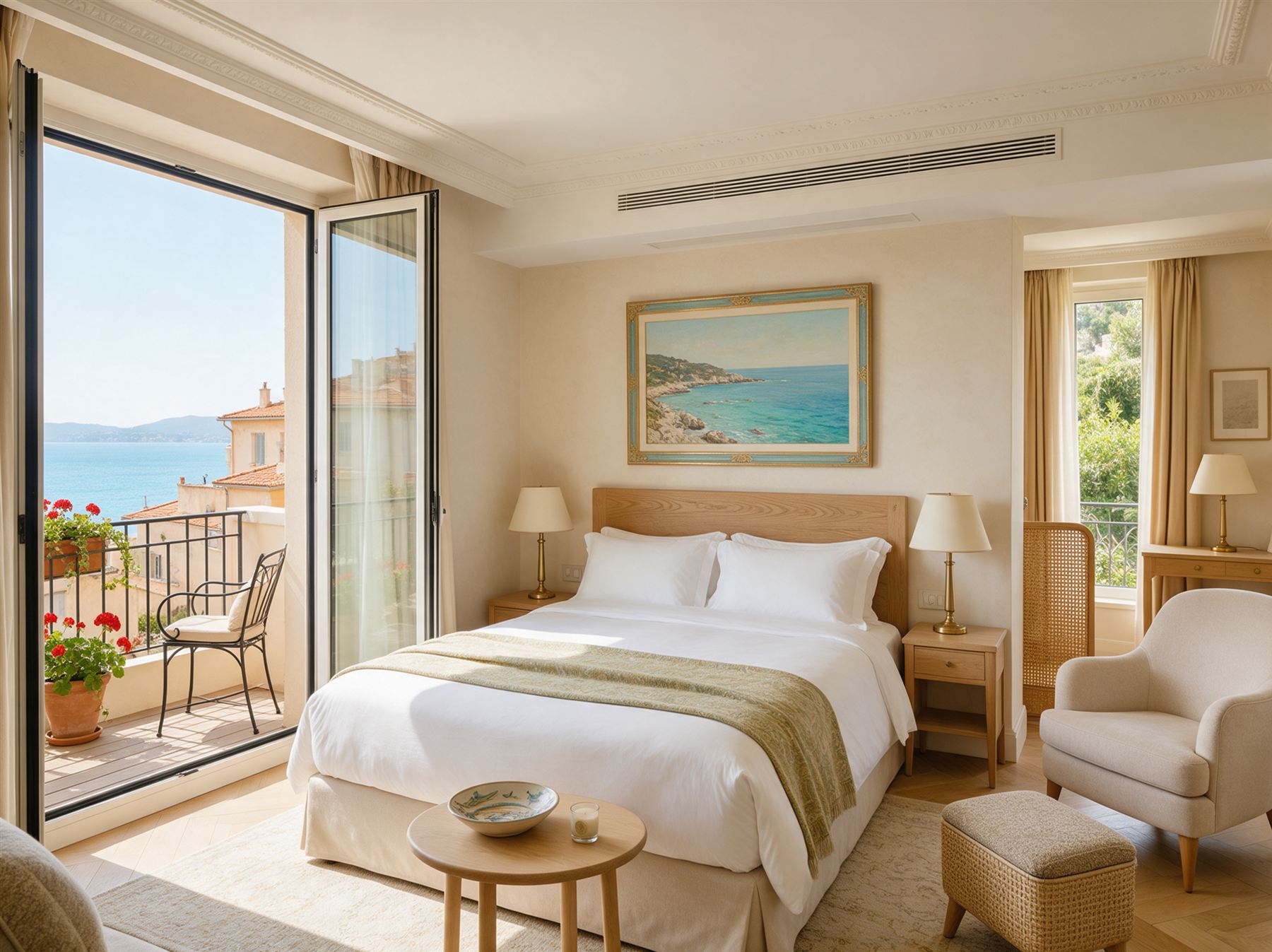

Illustration : chambre d'hôtel avec grille de climatisation gainable au plafond

Exemple illustratifHôtel

Gainables en chambres

Un hôtel en ville dont les chambres sont encore équipées d’appareils bruyants et vieillissants. La direction veut un confort silencieux, invisible dans la décoration, et un seul interlocuteur pour l’entretien de l’ensemble.

Ce que nous proposerions

Une unité gainable par chambre, logée dans le faux plafond de l’entrée, avec une grille de soufflage discrète et une reprise près de la porte. Les groupes extérieurs sont regroupés en toiture ou dans une cour technique, loin des fenêtres. Un contrat de maintenance couvre ensuite les filtres, les contrôles d’étanchéité et les interventions en saison.

Les contraintes du site

  • Bruit : les chambres restent louées pendant les travaux, donc pose étage par étage et outils bruyants sur des créneaux convenus.
  • Faux plafonds : la hauteur disponible décide du modèle d’unité et du passage des gaines.
  • Façade : aucun groupe visible depuis la rue, selon le règlement local d’urbanisme.

Les étapes

  1. Visite des chambres types et relevé des plafonds.
  2. Étude par chambre et choix de l’emplacement des groupes.
  3. Pose étage par étage, chambres rendues propres chaque soir.
  4. Mise en service, réglage des consignes et formation de la réception.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

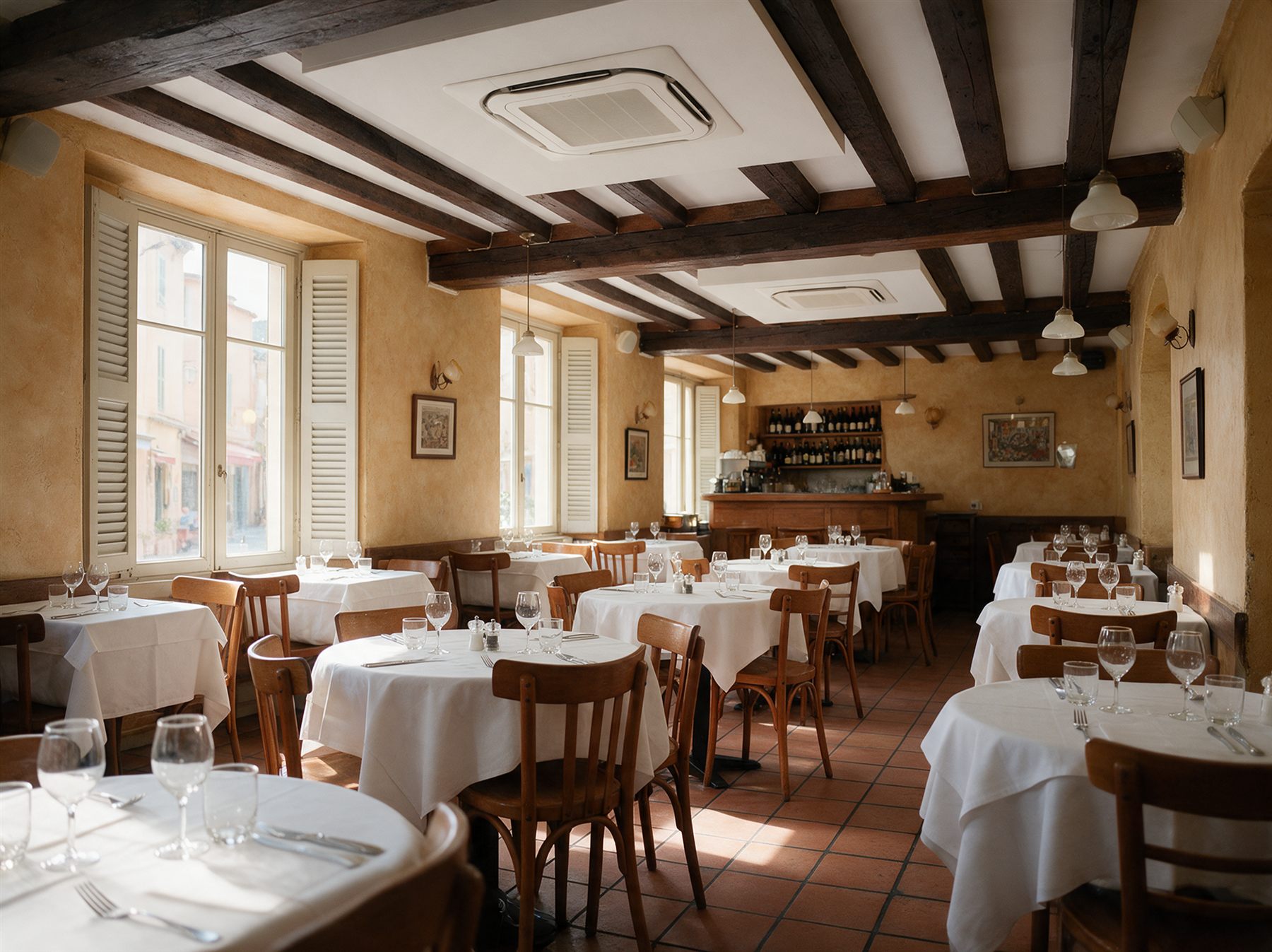

Illustration : salle de bistro équipée de deux cassettes de climatisation

Exemple illustratifRestaurant

Cassettes et extraction

Un restaurant de quartier avec une salle qui chauffe vite en service et une cuisine dont les odeurs gagnent la salle. Le gérant veut une salle fraîche sans courant d’air sur les tables et une cuisine respirable.

Ce que nous proposerions

Deux cassettes encastrées au plafond de la salle, à soufflage réparti sur quatre côtés pour éviter les jets d’air sur les clients. En cuisine, une hotte à extraction mécanique avec rejet en toiture et une arrivée d’air compensée, pour que la salle ne soit pas mise en dépression. Les commandes sont groupées au bar.

Les contraintes du site

  • Horaires : travaux le matin avant le service ou les jours de fermeture.
  • Extraction : le conduit doit rejoindre la toiture sans gêner les voisins, ce qui se vérifie avant tout devis.
  • Graisses : filtres accessibles pour un nettoyage régulier par l’exploitant.

Les étapes

  1. Visite en service pour mesurer la gêne réelle.
  2. Étude de l’extraction et du passage des conduits.
  3. Pose de la salle puis de la cuisine, sur deux créneaux.
  4. Mise en service et réglage des débits.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

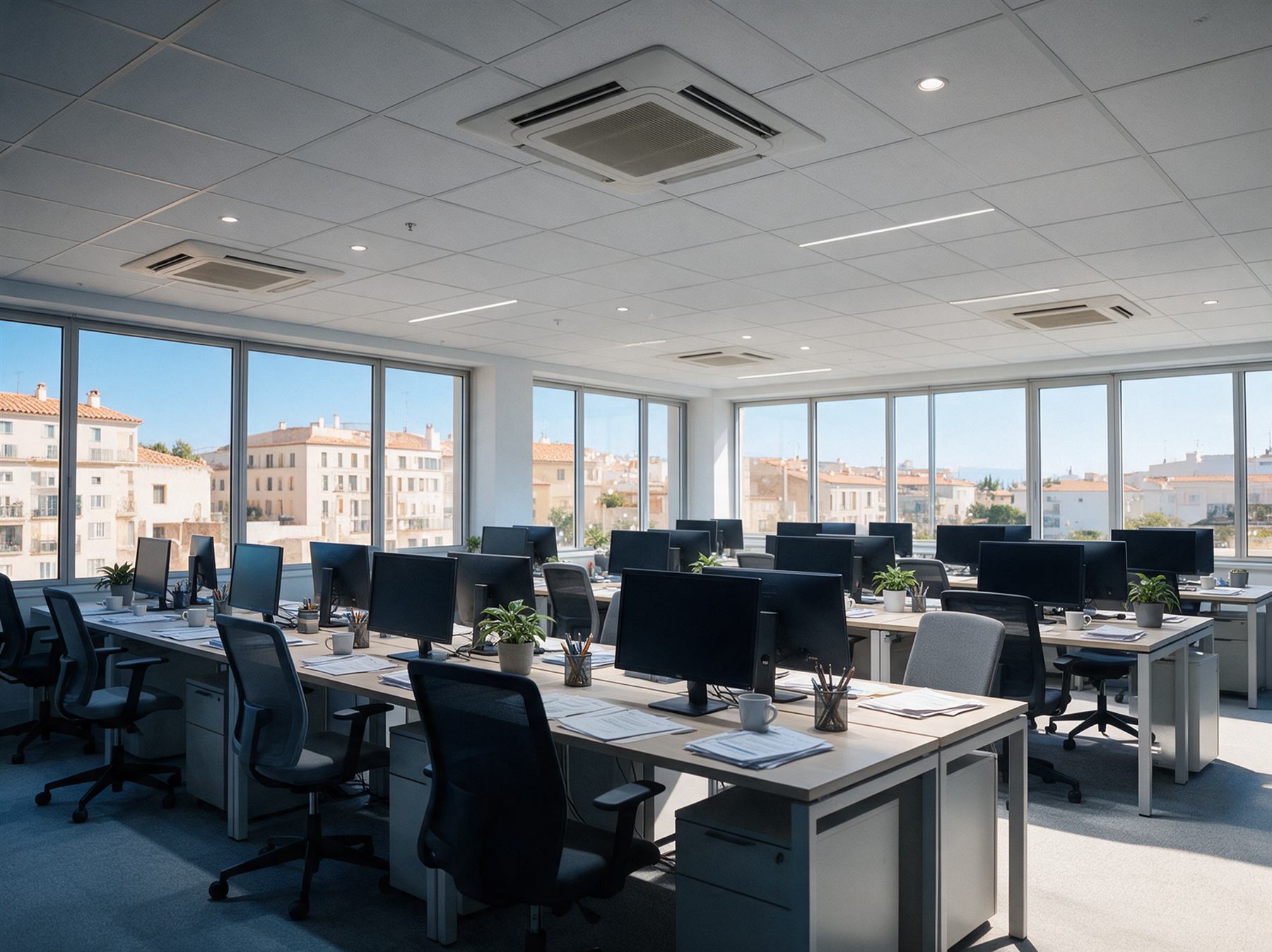

Illustration : plateau de bureaux équipé de cassettes VRV

Exemple illustratifBureaux

VRV

Un plateau de bureaux en cours de réaménagement, avec des salles de réunion, un open space et des bureaux fermés qui n’ont pas les mêmes besoins au même moment. L’entreprise veut régler chaque zone séparément et limiter sa consommation.

Ce que nous proposerions

Un système VRV à récupération de chaleur : un seul groupe en toiture alimente des cassettes et des gainables, et la chaleur retirée d’une salle de réunion pleine peut réchauffer un bureau exposé au nord. Une commande centrale programme les horaires, et chaque zone garde une commande locale.

Les contraintes du site

  • Plateau occupé : pose coordonnée avec l’entreprise de cloisons et le faux plafond.
  • Toiture : accès, portance et passage des liaisons frigorifiques à vérifier avec le propriétaire.
  • Fluide : un contrôle d’étanchéité périodique peut s’imposer, selon la quantité et le fluide, à prévoir dans le contrat d’entretien.

Les étapes

  1. Relevé du plateau et plan des zones avec l’aménageur.
  2. Étude VRV et bilan des puissances par zone.
  3. Pose des unités intérieures avant la fermeture des plafonds.
  4. Mise en service, programmation et remise des commandes.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

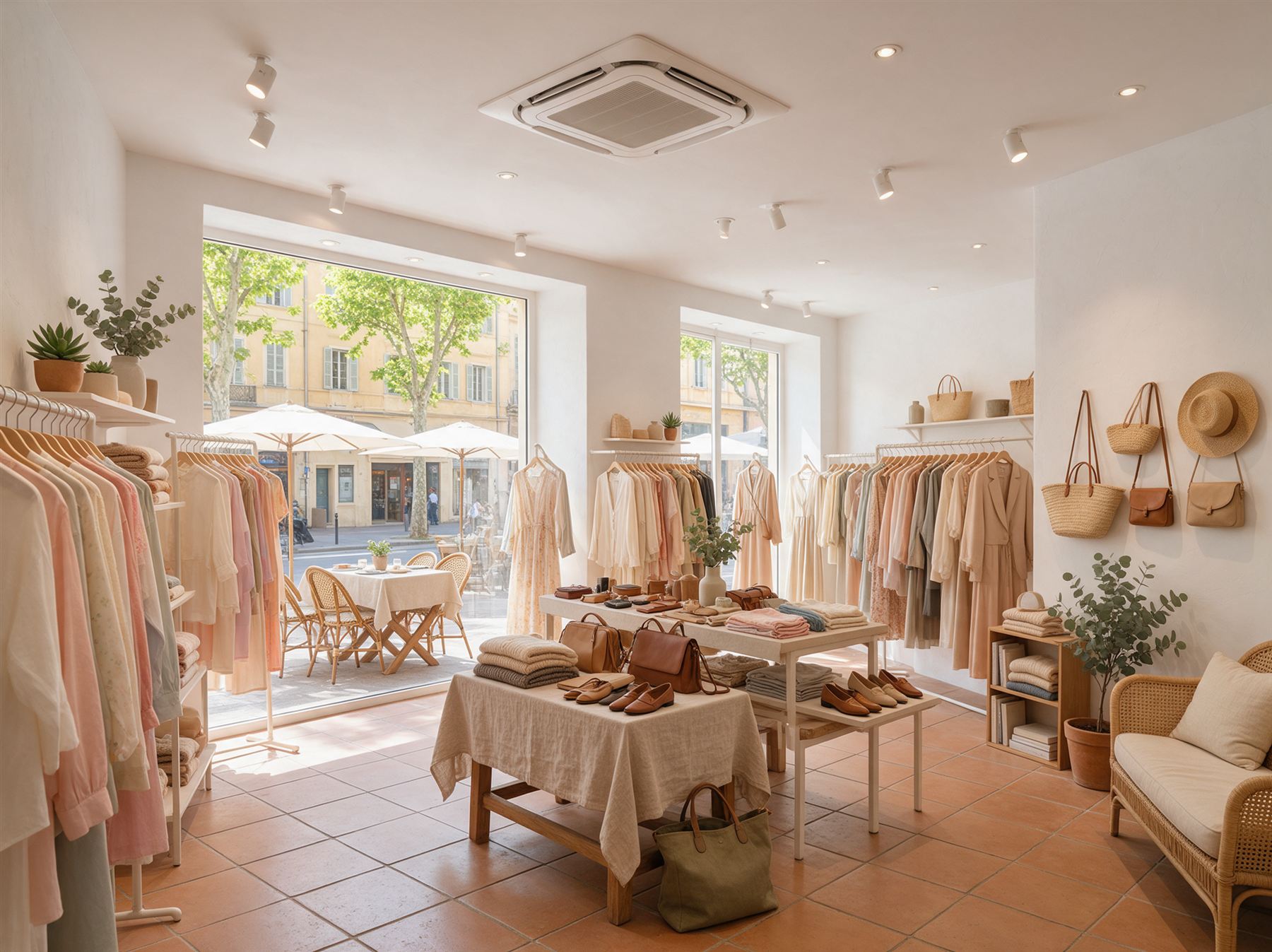

Illustration : boutique équipée d’une cassette de climatisation

Exemple illustratifBoutique

Cassette et rideau d’air

Une boutique de centre-ville dont la porte reste ouverte toute la journée. L’été, la climatisation lutte contre l’air chaud qui entre ; l’hiver, les vendeurs ont froid près de l’entrée.

Ce que nous proposerions

Une cassette réversible au plafond pour le confort de la surface de vente, et un rideau d’air au-dessus de la porte qui crée une lame d’air et limite les échanges avec la rue. Le groupe extérieur se place en cour ou en toiture, et la pose se fait hors des heures d’ouverture.

Les contraintes du site

  • Horaires : intervention tôt le matin ou le soir, boutique rendue prête à ouvrir.
  • Façade commerciale : rien de visible depuis la rue, groupe à l’arrière ou en toiture.
  • Électricité : le tableau de la boutique doit pouvoir alimenter les deux appareils.

Les étapes

  1. Visite et mesure de la porte pour le choix du rideau d’air.
  2. Étude de l’emplacement du groupe et du passage des liaisons.
  3. Pose hors ouverture, selon le chantier.
  4. Mise en service et réglage saison par saison.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

Illustration : groupes extérieurs alignés sur le toit d’un immeuble

Exemple illustratifCopropriété

Toiture réorganisée

Un immeuble dont la toiture s’est couverte, au fil des années, de groupes extérieurs posés sans plan d’ensemble. Le syndic veut remettre de l’ordre, réduire le bruit pour les derniers étages et faire voter la copropriété sur une règle commune.

Ce que nous proposerions

Un relevé de l’existant, puis un plan de toiture avec des emplacements numérotés, des supports antivibratiles et des cheminements de liaisons regroupés. Nous préparons le dossier pour l’assemblée générale : plan, descriptif, règle d’attribution des emplacements pour les prochains copropriétaires.

Les contraintes du site

  • Décision collective : les travaux en parties communes passent par un vote en assemblée générale.
  • Étanchéité : aucune fixation ne traverse le complexe d’étanchéité sans l’accord du couvreur.
  • Bruit : respect des distances aux fenêtres des derniers étages et des règles locales.

Les étapes

  1. Relevé de la toiture et inventaire des appareils.
  2. Plan d’ensemble et dossier pour l’assemblée générale.
  3. Après le vote, déplacement et repose des groupes par étapes.
  4. Remise du plan à jour au syndic.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

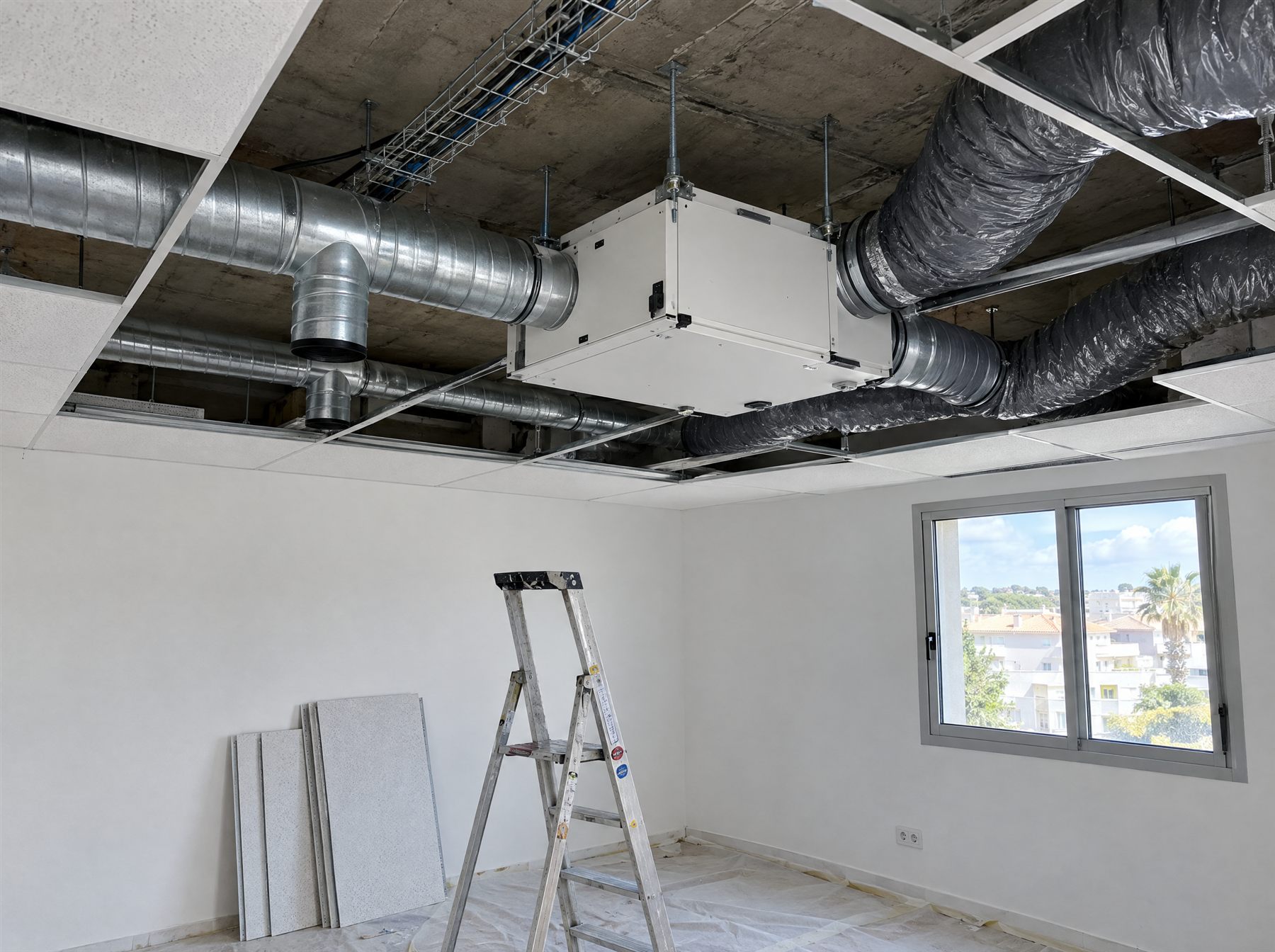

Illustration : centrale double flux suspendue dans le faux plafond d'un cabinet médical, en cours de pose

Exemple illustratifCabinet médical

Ventilation double flux

Un cabinet médical en rez-de-chaussée, avec une salle d’attente souvent pleine et des fenêtres qu’on ne peut pas laisser ouvertes sur la rue. Les praticiens veulent un air renouvelé en permanence et sans bruit.

Ce que nous proposerions

Une centrale double flux dans le faux plafond : l’air neuf est filtré et préchauffé par l’air extrait, puis soufflé dans la salle d’attente et les cabinets ; l’extraction se fait dans les sanitaires et les locaux techniques. Les filtres se remplacent sans outil, à une fréquence fixée dans le contrat d’entretien.

Les contraintes du site

  • Activité continue : pose en soirée ou le week-end, cabinet rendu propre et silencieux.
  • Confidentialité : le réseau de gaines est conçu pour limiter la transmission des voix entre les pièces.
  • Prises d’air : entrée et rejet en façade ou en cour, éloignés l’un de l’autre.

Les étapes

  1. Visite, mesure des pièces et des hauteurs de plafond.
  2. Étude des débits pièce par pièce.
  3. Pose de la centrale et du réseau hors des heures de consultation.
  4. Mise en service, équilibrage et calendrier des filtres.

Exemple illustratif : ce projet n’est pas un chantier réel et l’image est une mise en situation. Aucun client, aucun chiffre, aucun délai ni résultat n’est cité. Chaque installation se chiffre après une visite du site.

Votre communeest-elle couverte ?

Notre zone courante couvre les Alpes-Maritimes : repérez la commune de votre site sur la carte ci-dessous.

Imagerie : NASA Earth Observatory (Blue Marble), NASA / USGS (Landsat), via NASA GIBS. Image non actuelle (années 2000 à 2004). Contours : geo.api.gouv.fr (Etalab), Licence Ouverte 2.0. Zones industrielles : © contributeurs OpenStreetMap (CC BY-SA 2.0).

Votre espaceclient

Bientôt disponible

Vos sites, vos appareils, vos rapports et vos contrats de maintenance au même endroit. Ouverture prochaine.

Voir la page de l’espace client →

Au programme

  • Vos sites et leurs appareils : une fiche par appareil, ouverte par un QR code collé dessus.
  • Les rapports d’intervention, avec photos avant et après, en ligne et en PDF.
  • Votre contrat, ses visites prévues et vos échéances, avec rappels par e-mail.
  • Vos demandes de dépannage ou de devis, suivies étape par étape.
  • Vos devis, vos factures et vos documents.

L’espace client est en cours de construction. Il ouvrira prochainement : il n’y a rien à faire d’ici là.

Ce que nousdemandentles pros.

Demander un état des lieux →
Pouvez-vous intervenir en dehors de nos heures d’ouverture ?

Les visites se planifient avec vous, avant l’ouverture ou en dehors des services selon votre activité, pour ne pas gêner vos clients.

Travaillez-vous avec les architectes et les maîtres d’œuvre ?

Oui, dès la conception : faisabilité, emplacement des équipements, intégration des grilles et des gainables, chiffrage, puis exécution et maintenance après livraison.

Maintenance et contrats : toutes les questions sur ce sujet.

Un projet
ou une panne ?

Quelques informations suffisent : nous vous rappelons, et le configurateur en ligne (facultatif) permet de détailler votre projet.

Par téléphone Appelez-nous Du lundi au samedi, de 8 h à 18 h Par e-mail contact@athclimatique.com
Votre besoin

Vos coordonnées servent uniquement à répondre à votre demande. Confidentialité

Toute sollicitation téléphonique à des fins commerciales suppose votre consentement préalable, sauf si elle intervient dans le cadre de l’exécution d’un contrat en cours.

Réponse sous 24 h ouvrées

Devis gratuit. Nos prix de dépannage et d’entretien

Votre demande est prête. Choisissez comment nous l’envoyer : Le message s’ouvre dans votre messagerie ou dans WhatsApp, prêt à partir.

Votre établissement,
notre conseil.

Décrivez votre activité et vos équipements : nous vous proposons une visite et une offre adaptée à votre secteur et à votre taille.

Ligne directe Appelez-nous Du lundi au samedi, de 8 h à 18 h Par e-mail contact@athclimatique.com
Votre besoin

Recherche dans l’annuaire public des entreprises : choisissez votre établissement pour préremplir les champs, qui restent modifiables.

Vos coordonnées servent uniquement à répondre à votre demande. Confidentialité

Toute sollicitation téléphonique à des fins commerciales suppose votre consentement préalable, sauf si elle intervient dans le cadre de l’exécution d’un contrat en cours.

Réponse sous 24 h ouvrées
Votre demande est prête. Choisissez comment nous l’envoyer : Le message s’ouvre dans votre messagerie ou dans WhatsApp, prêt à partir.
